《天津市压力显示仪校准规范》(JJF(津)150-2025)的详细总结,内容严格依据文档结构和技术要点:


一、规范基本信息

  1. 规范编号​:JJF(津)150-2025
  2. 名称​:压力显示仪校准规范(Calibration Specification for Pressure Indicators)
  3. 归口单位​:天津市市场监督管理委员会
  4. 起草单位​:天津市计量监督检测科学研究院
  5. 首次发布​:本规范为首次制定发布。

二、适用范围

  • 适用于工业领域中使用的压力显示仪的校准。
  • 压力显示仪需搭配压力变送器或传感器使用,输入信号可为直流电流(0~22mA)、直流电压(0~10V)或电阻信号(0~450Ω)。

三、术语与计量单位

  1. 关键术语​:
    • 压力显示仪​:将压力变送器/传感器的输出信号转换为压力示值的仪表(又称“二次仪表”)。
    • 压力变送器​:将压力变量转换为标准化输出信号的仪表。
    • 压力传感器​:将压力信号转换为可用电信号的装置。
  2. 计量单位​:法定单位为帕斯卡(Pa),或其十进倍数单位(kPa、MPa)。

四、工作原理与结构

  • 组成​:测量电路、信号处理单元、显示单元、设定机构和比较单元。
  • 工作流程​:输入信号(电流/电压/电阻)→ 信号处理 → 显示压力值。
  • 分类​:按测压类型可分为表压、差压、绝压显示仪等。

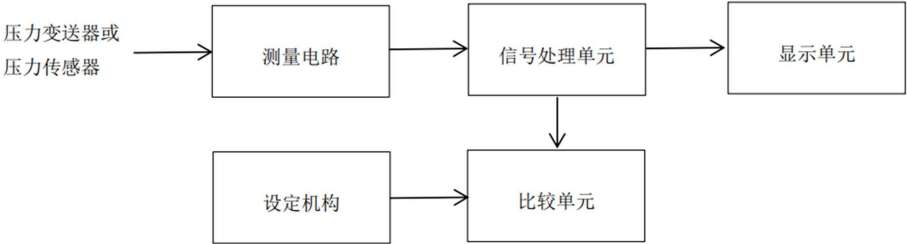

  • 原理框图​:
    JJF(津) 150-2025 压力显示仪校准规范

五、计量特性

  1. 示值误差​:
    • 最大允许误差为量程的 ​​±a%​​(具体值以铭牌或客户要求为准)。
  2. 重复性​:
    • 应不超过最大允许误差绝对值的 ​1/3

    注:上述指标仅供参考,不用于合格性判定。


六、校准条件

  1. 环境要求​:
    • 温度:(15~25)℃;相对湿度:≤85%。
  2. 测量标准及设备​:
    类别 设备名称 技术要求 用途
    测量标准 直流电压表 覆盖 (0~10)V 标准电压测量
    标准电阻箱 覆盖 (0~450)Ω 标准电阻输入
    直流电流表 覆盖 (0~22)mA 标准电流测量
    配套设备 直流电流/电压发生器 输出连续可调,稳定性高 提供标准信号
    标准直流电压源 (9~24)V,误差±1% 24V供电显示仪的电源
    绝缘电阻表 500V,10.0级 绝缘电阻测量

七、校准项目与方法

  1. 校准前检查​:
    • 外观检查​:结构完好、标识清晰、显示正常(无缺笔画、漏液)。
    • 绝缘电阻​:金属外壳与端子间电阻 ≥20MΩ(24V供电仪表除外)。
    • 预热要求​:通电预热 ≥15分钟。
  2. 示值误差校准​:
    • 步骤​:

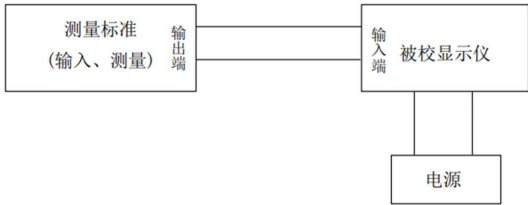

      • 按图2连接设备,校准点≥5个(含上、下限),均匀分布或按用户指定。
      • 上行程(升压)和下行程(降压)各循环3次,每点记录6次示值。
        JJF(津) 150-2025 压力显示仪校准规范
    • 计算公式​: Δp=pˉ​i​−p0​
      • Δp:示值误差(Pa);
      • pˉ​i​:校准点实测平均值(Pa);
      • p0​:理论压力值(Pa)。
  3. 重复性校准​:
    • 计算公式​: s=2.53pimax​−pimin​​
      • s:重复性(Pa);
      • pimax​,pimin​:同校准点最大/最小示值。

八、校准结果表达

  • 校准证书内容​:
    实验室信息、被校仪器描述、校准依据、环境条件、测量标准溯源性、校准结果(含不确定度)、复校间隔建议等。
  • 数据修约​:误差末位与显示仪分辨力一致。

九、复校时间间隔

  • 推荐不超过 ​1年,实际间隔由用户根据使用情况自主决定。

十、附录内容

  1. 附录A​:校准原始记录参考格式(含外观检查、示值误差、重复性数据表)。
  2. 附录B​:校准结果内页格式(简化数据表)。
  3. 附录C​:示值误差不确定度评定示例(以750Pa点为例):
    • 合成不确定度来源:重复性(0.0288Pa)和标准器误差(0.00156mA);
    • 扩展不确定度:U=0.3Pa(k=2)。

十一、规范技术依据

  • 基础文件:JJF 1071-2010、JJF 1001-2011、JJF 1059.1-2012。
  • 参考规程:JJG 875-2019(数字压力计)、JJG 882-2019(压力变送器)、JJF 1664-2017(温度显示仪)。

规范核心价值​:为天津地区压力显示仪的校准提供统一技术依据,覆盖多类型输入信号,强调实操细节(如三次循环测量、不确定度评定),确保工业压力测量的准确性与可靠性。
