《激光扫描城市道路及附属设施普查规程》(T/CSGPC 047-2025)的详细总结:
一、范围与适用性
- 适用范围
- 规定使用车载/便携式激光雷达进行城市道路及附属设施普查的技术要求,包括快速路、主干路、次干路、支路的路面、标线、排水设施,以及桥梁、隧道、照明设施等附属设施。
- 适用于普查全流程:技术准备、数据采集、处理、成果整理、质检与验收。
- 核心目标
- 获取普查对象的空间位置、几何形态及属性信息(如设施类型、状态、权属单位等)。
二、基本要求
- 普查范围与对象
- 范围:覆盖全部城市道路及两侧20米内附属设施。
- 对象分类(6位编码):
- 城市道路:路面、标线、排水设施(如水篦子、排水沟)。
- 附属设施:桥梁、隧道、环保绿化(如行道树)、照明、交通信号/监控设施、安全防护设施(如护栏)、服务设施(如公交站)。

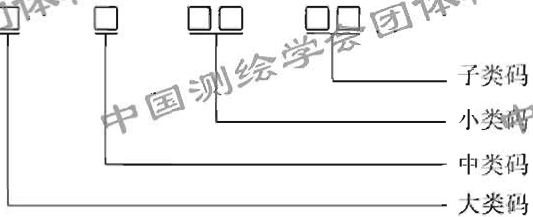

- 分类代码结构(大类+中类+小类+子类):
- 成果规格
- 坐标系:CGCS2000,高程基准:1985国家高程基准。
- 分幅比例尺:优先1:500。
- 普查方法
- 车载激光雷达:用于可通车道路(车速≤60km/h),双向车道需双向扫描。
- 便携式激光雷达:补充采集路口、人行道、车载无法覆盖区域。
- 结合现场调查补充属性信息(如设施状态、权属单位)。
三、技术流程
1. 技术准备
- 资料收集:地形图、道路设计图、历史普查数据等(附录B列出清单)。
- 现场踏勘:核查道路类型、遮挡情况、信号覆盖区域,规划设备部署。
- 设备要求:
- 车载系统:符合CH/T 6004 III级标准(定位精度≤5cm)。
- 便携设备:测距≥100m,精度≤3cm,支持RTK定位。
2. 数据采集
- 控制点布设:
- 间距300–1000m,隧道/桥下加密至≤500m。
- 测量方式:RTK(PDOP<6)或快速静态,精度符合GB 50026。
- 采集要求:
- 车载:避免逆光,影像采集间隔≤10m。
- 便携:闭合路线扫描,与车载数据重叠≥10m。
3. 数据处理
- 点云解算:
- 轨迹解算需GNSS基准站(距离≤15km),失锁路段用控制点纠正。
- 点云分类:分离地面、建筑、移动物体(如车辆)。
- 数据融合:
- 配准基于同名特征点(如桥梁端部),精度验证通过检查点。
- 质量要求:
- 点云空洞≤20m,5km内空洞≤5处;拼接误差≤10cm。
4. 要素提取
- 提取规则:
要素类型 几何表达 示例 路面边线 线要素(加密曲线点) 机动车道边界 标线(箭头/文字) 点(≤1m)/面(>1m) 导向箭头 排水设施 点(水篦子)/线(排水沟) 检查井中心点 立杆设施 点(杆底中心坐标) 路灯、信号灯 - 属性录入:
- 必填字段:普查对象代码、所在道路名称、权属单位、状态(完好/破损)等(附录C详细字段表)。
5. 成果整理
- 电子成果:GIS图层或数据库(点、线、面要素分层管理)。
- 图件输出:城市道路线画图、设施平面图,符合GB/T 20257.1图式规范。
四、质量检查与验收
- 质检层级
- 过程质检:控制点覆盖、点云密度(≥8点/㎡)、影像曝光完整性。
- 成果质检:
- 平面精度(偏移量)、属性完整性(代码错漏率≤1%)。
- 逻辑一致性(数据格式、分层规范)。
- 验收要求
- 提交资料:原始点云/影像、技术设计书、质检记录、成果图、总结报告。
- 验收依据:GB/T 24356,重点核查空间参考系、属性精度。
五、附录核心内容
- 附录A:普查对象分类与代码表(如桥梁代码450101)。
- 附录B:资料收集清单(地形图、竣工图、交通流量数据)。
- 附录C:属性信息表(26类要素必填字段,如桥梁需填“主管部门”)。
总结特点:
- 技术融合:结合激光点云与全景影像,实现“空间+属性”一体化采集。
- 精细化分类:6级编码体系覆盖200+设施类型,支持城市基础设施数字化管理。
- 全流程质控:从设备检定(6.4.4)到成果验收(第11章),层层校验精度。
