《船舶设计协同管理及协同平台通用要求》主要内容总结

1. 标准概述

T/CSNAME 104-2025《船舶设计协同管理及协同平台通用要求》是由中国造船工程学会标准化学术委员会提出并归口的团体标准,由中远海运重工有限公司等单位起草。该标准规定了船舶设计协同管理及协同平台的通用要求,适用于船舶合同设计、详细设计和生产设计等各阶段。

2. 协同管理要求

2.1 协同管理流程

协同管理流程包括五个关键环节:

  1. 设计主体单位组建各设计阶段项目组,包括项目负责人、各专业设计人员、客户、供应商等
  2. 项目负责人进行设计任务分解、分配和角色权限设置
  3. 设计参与方应用CAD、CAE、CAPP等软件开展设计活动
  4. 各参与方在平台流程下进行交互协议、设计校审、成果共享等工作
  5. 项目负责人通过平台监控、管理和调度设计流程

2.2 各设计阶段任务及协同要求

标准详细规定了船舶设计三个阶段的协同管理要求:

合同设计阶段

  • 任务:确定船舶主要技术规格、总体布置、基本结构、设备布置等
  • 协同要求:市场调研、案例检索、考虑船厂能力、设备调研、专业间研讨、设计交底

详细设计阶段

  • 任务:设备订货技术规格书、船体结构图、舱室布置图等
  • 协同要求:技术协议签订、规范审查、专业间协调、制造部门协调、问题反馈

生产设计阶段

  • 任务:三维建模、分段施工图、零部件加工图等
  • 协同要求:数字化建模、专业协调、设备商协同、制造部门协调、智能设备数据要求

3. 协同平台要求

3.1 体系架构

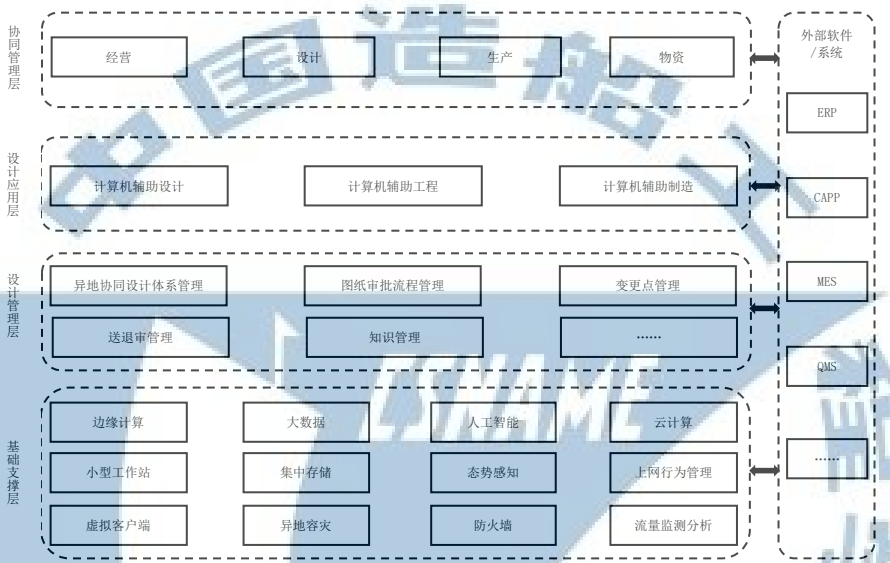

协同平台采用四层架构:

  1. ​基础支撑层​​:提供硬件、网络、存储等基础设施支持
  2. ​设计管理层​​:包括异地协同设计管理、图纸审批流程管理等功能
  3. ​设计应用层​​:集成CAD、CAE、CAM等设计工具
  4. ​协同管理层​​:提供经营、设计、生产、物资等协同功能



T/CSNAME 104-2025 船舶设计协同管理及协同平台通用要求

3.2 功能要求

基础支撑层

  • 支持异构系统
  • 满足数据和应用的多样性
  • 确保网络实时性、可靠性和安全性
  • 满足存储容量和安全要求
  • 硬件可扩展性
  • 操作系统通用性和安全性

设计管理层

  • ​异地协同设计管理​​:组织架构、角色权限、文件存储规则
  • ​图纸审批流程管理​​:图纸分类、审批流程与变更点关联、角色权限
  • ​变更点管理​​:变更点维护、确认和查询功能
  • ​送退审管理​​:船东意见数据库、送退审过程记录
  • ​知识管理​​:知识图谱、技术资料存储、规范公约法规管理

设计应用层

  • 一般要求:满足协同设计需求,实现数据共享和调用
  • 优化要求:集成虚拟现实、增强现实等功能

协同管理层

  • ​经营协同​​:项目信息管理
  • ​设计协同​​:以BOM为核心的产品数据管理
  • ​生产协同​​:设计与生产计划协调
  • ​物资协同​​:物资采购和配送信息管理

3.3 接口要求

标准提出了详细的接口技术要求:

  1. 标准化数据交换协议(JSON、XML)
  2. 异构系统兼容性(多种通信协议支持)
  3. 高效数据传输机制(分块传输、数据压缩)
  4. 接口扩展与版本控制(模块化设计、语义化版本)
  5. 数据一致性与事务管理(分布式事务协调)
  6. 安全与鉴权机制(HTTPS、JWT、OAuth 2.0)
  7. 错误处理与容错设计(统一错误码、熔断机制)
  8. 性能监控与优化(链路追踪、实时监控)

3.4 性能要求

兼容性要求

  • 支持各类软件和工具集成
  • 统一数据模型和标准格式
  • 模块化/微服务架构设计
  • 多硬件架构和操作系统支持
  • 容器化部署能力

数据安全性要求

  • 数据分类分级保护
  • 基于角色的访问控制
  • 安全通信协议
  • 数据备份与恢复机制
  • 操作审计机制

网络安全性要求

  • 严格身份认证和权限管理
  • 数据加密存储和传输
  • 入侵检测和防御系统
  • 安全漏洞管理
  • 日志记录和审计功能

3.5 部署要求

标准规定了协同平台的部署要求:

  1. 支持国产化操作系统、硬件、数据库及中间件
  2. 支持容器化技术(Docker、Kubernetes)和弹性伸缩
  3. 内外网分离和安全措施
  4. 自动化数据备份与灾备方案
  5. 运维管理体系(监控、日志、告警)

4. 规范性引用文件

标准引用了以下国家标准:

  • GB/T 42383.1-2023 智能制造网络协同设计 第1部分:通用要求
  • GB/T 42383.4-2023 智能制造网络协同设计 第4部分:面向全生命周期设计要求
  • GB/T 42782-2023 数字化协同工程 协同设计要求

5. 术语定义和缩略语

标准定义了关键术语如"协同管理"、"协同平台"等,并提供了BOM、CAD、CAE等常用缩略语的解释。
