城市ETC停车系统建设运营和管理规范(T/CI 848-2024)主要内容总结
一、标准概述
《城市ETC停车系统建设运营和管理规范》(T/CI 848-2024)是由浙江高速公路智能收费运营服务有限公司提出,中国国际科技促进会归口的行业标准。该标准首次发布,规定了城市ETC停车系统的建设、运营机制和系统管理要求,适用于城市ETC停车系统的建设运营和管理工作。
二、系统建设要求
1. 系统架构
ETC停车系统分为三部分:
- 停车收费管理系统:提供停车场出入管理、计费等服务
- ETC接入系统:集成ETC扣费方式
- ETC拓展应用平台:完成ETC扣费、对账、清分等

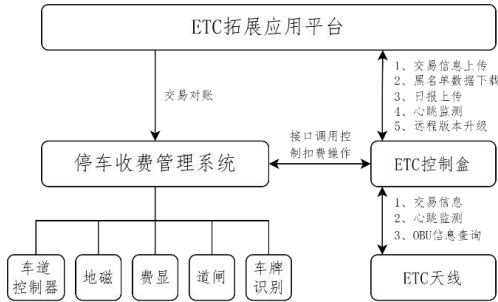

系统架构图如下:
2. 主要设施设备
标准详细规定了各类设备的技术要求:
- ETC天线设备:需符合GB/T20851标准,支持多种工作模式,交易成功率≥99.97%
- ETC控制盒:内存不小于8GB,硬盘容量不低于64GB
- ETC手持机:需具有5.8 GHz DSRC模块,支持全网通4G/5G网络
- 车牌识别摄像头:识别正确率不低于95%,捕获率不低于99%
- 高位视频摄像头:像素不低于900万,帧率不低于25 fps
- 地磁检测器:车辆存在检测率不低于98%
- 巡检车:需配备高清视频摄像头,能承受恶劣天气
3. 布局模式
标准提供了多种车道布局示意图,包括:
- 无岗亭入/出口车道布局
- 有岗亭入/出口车道布局
- 复用入/出口车道布局
- 两侧入/出口车道布局
- 单进单出车道布局
- 门架ETC天线+高位视频摄像头布局
- 门架ETC天线+地磁检测器和巡检车布局
- ETC收费手持机布局

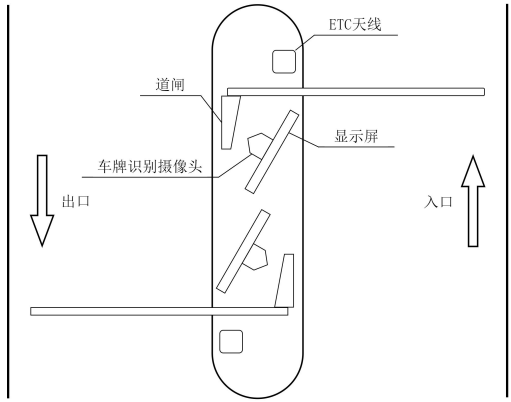

部分布局示意图:
三、运营机制
1. 交易业务流程
标准规定了三种场景的交易流程:
- 封闭式停车场:入口和出口分别有详细的交易流程
- 路内停车位:包括三种布局模式的业务流程
- 门架ETC天线+高位视频摄像头
- 门架ETC天线+地磁检测器和巡检车
- ETC收费手持机
2. 对账流程
- 提供线上线下对账机制
- 流水保留一年以上
- 采用线上自动对账方式
3. 交易异常处理
- 扣费异常处理:校验失败时复核并采用其他方式缴费
- 退费流程:提供线上线下退费机制,需审核退费申请
4. 商户服务
- 商户接入资质:需包含"停车场服务"经营范围
- 商户服务功能:包括自助申请接入、基础信息查询、财务管理等
5. 客户服务
提供咨询和投诉渠道,包括工单系统处理流程
6. 用户名单管理
定期接收和下发的黑名单、白名单、灰名单信息
四、系统管理
1. 系统接入管理
- 封闭式停车场接入模式:安装ETC交易控制盒及ETC天线
- 路内停车位接入模式:
- ETC天线+ETC控制盒接入模式
- ETC手持机接入模式
接入模式示意图:
2. 软件接入接口规范
- 协议标准:采用HTTPS协议,UTF-8编码,JSON格式
- 签名要求:使用RSA2048WithSha256算法
3. 安全管理
- 数据安全:双向认证、数据加密传输
- 网络传输安全:设备标识鉴别、异常检测
- 应用服务安全:信息加密、数据审计
五、附录内容
标准包含三个附录:
- 附录A:车道布局示意图(共8种)
- 附录B:系统接入测试项(规范性)
- ETC拓展应用现场测试
- 停车收费管理系统接入测试
- 联机交易测试
- 附录C:接口示例(资料性)
- 封闭式停车场接口
- 路内停车位接口
- 业务错误码
六、参考文献
引用了GB/T 51149-2016《城市停车规划规范》作为参考依据。
