T/CCTAS 201-2025 沥青路面丙纶长丝防裂基布黏结层应用技术规范 ,该文件为pdf格式 ,请用户放心下载!
尊敬的用户你们好，你们的支持是我们前进的动力，网站收集的文件并免费分享都是不容易，如果你觉得本站不错的话，可以收藏并分享给你周围的朋友。
如果你觉得网站不错，找不到本网站，可以百度、360搜搜，搜狗, 神马搜索关键词“文档天下”，就可以找到本网站。也可以保存到浏览器书签里。
收费文件即表明收集不易，也是你们支持，信任本网站的理由！真心非常感谢大家一直以来的理解和支持！
资源简介
以下是《沥青路面丙纶长丝防裂基布黏结层应用技术规范》（T/CCTAS 2012025）的详细内容总结，严格依据文档结构展开：
1. 范围
规范适用于各等级公路和城镇道路沥青路面新建、改扩建及养护工程，规定了丙纶长丝防裂基布黏结层的分类、材料、施工及质量检验要求。
2. 分类与结构形式
4.1 分类
- I型：沥青黏层 + 防裂基布（特重及以下交通荷载）
- II型：沥青黏层 + 防裂基布 + 碎石封层（极重交通荷载）
注：纵坡＞3%、桥梁段等不宜用I型；上覆层厚度不可减小。
4.2-4.4 结构形式

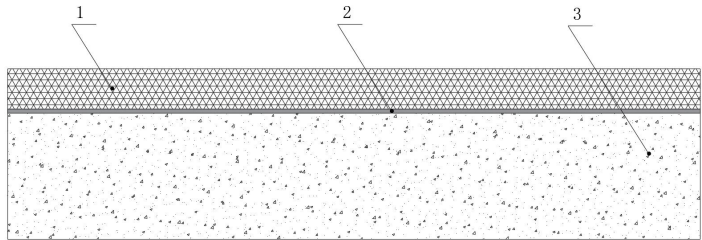

- 新建工程（图1）：满铺于基层顶面，层间剪切强度需满足设计值（公式：
[\tau] = K\tau_0，安全系数K=3）。
- 改扩建工程：满铺或条铺（条宽≥2m），层间强度同新建要求。
- 养护工程：
- 沥青路面（图2）：铺设于旧面层与加铺层间。
- 水泥路面（图3）：铺设于旧混凝土板与加铺层间；裂缝严重时需满铺。
3. 材料要求
5.1 防裂基布（表1核心指标）
| 项目 | 要求 |
|---|---|
| 纵/横向断裂强度 | ≥15 kN/m |
| 最大负荷伸长率 | 纵向≥100%，横向≥60% |
| CBR顶破强力 | ≥2.0 kN |
| 吸油率 | ≥1.2 kg/m²（附录A试验） |
| 抗冻性（20次冻融） | 强度保持率≥80%（附录C试验） |
5.2 沥青
- 类型：道路石油沥青（70/90号A级）或改性沥青（聚合物/高黏型），禁用乳化沥青。
- 高黏沥青需符合JT/T 860.2。
5.3 碎石（表2核心指标）
| 项目 | 要求（高速/一级路） |
|---|---|
| 压碎值 | ≤20% |
| 针片状含量 | ≤10% |
| 沥青黏附性 | ≥5级 |
| 规格 | 4.75~16mm（反击破碎，碱性石料） |
4. 施工工艺
6.1 一般规定
- 环境要求：路表温度＞10℃、湿度＜85%、风速＜5级。
- 设备：沥青洒布车、防裂基布铺设机、同步碎石封层车等（表3）。
6.2-6.3 施工准备与试验段
- 试验段长度≥200m，验证材料用量、工艺参数及层间强度（附录B试验）。

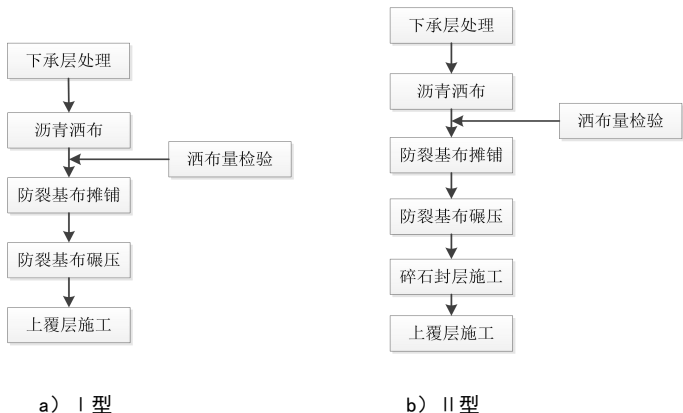

6.4 施工流程（图4）
- 下承层处理：
- 裂缝＞3mm需填缝，车辙＞15mm需铣刨，坑槽需修补。
- 沥青洒布（表4用量）：
- 温度：石油沥青≥130℃，改性沥青≥160℃；洒布宽度超基布边缘50mm。
- 防裂基布铺设：
- 平直无皱褶，横向接缝间隙＜10mm，纵向＜30mm。
- 碾压：
- 25t胶轮压路机低速（2–3.5km/h）碾压1–2遍。
- II型碎石封层：
- 碎石预裹覆沥青（0.2–0.4%），覆盖率≥70%。
5. 质量检验
7.1 原材料检验（表5）
- 沥青：每车检针入度、软化点、延度；每200t检老化性能。
- 防裂基布：每400卷检断裂强度、吸油率等。
- 碎石：每400m³检压碎值、针片状含量。
7.2 施工检验（表6）
| 项目 | 允许偏差 |
|---|---|
| 沥青洒布量 | 设计值±0.2 kg/m² |
| 横向接缝间隙 | ≤10mm |
| II型碎石覆盖率 | ≥70% |
| 外观 | 无淤积、褶皱、漏洒 |
6. 附录试验方法
- 附录A：防裂基布吸油率（浸沥青后质量变化）
- 附录B：层间剪切强度（直剪试验，20℃环境）
- 附录C：冻融循环后强度保持率
总结要点：
本规范系统规定了丙纶长丝防裂基布的应用场景（新建/改扩建/养护）、结构设计（I/II型）、材料性能（基布吸油率≥1.2kg/m²）、施工工艺（温度控制、接缝处理）及质量检验（层间强度、覆盖率），通过严格的技术指标和试验方法保障沥青路面防裂效果。
评论
