以下为《T/CCTAS 207-2025 公路护栏钢质立柱埋深冲击弹性波法测试规程》核心内容的详细总结:
一、适用范围
- 测试对象:公路护栏钢质立柱(钢管/方管),总长度 700mm–5000mm,埋置年限 ≤5年。
- 限制条件:
- 立柱需无横向焊接、无外加套管;
- 柱帽需可拆卸;
- 排除强振动、强电磁干扰环境(环境噪声电压 <0.2V)。
二、基本规定
- 仪器要求:
- 测试仪需符合 JJG(交通) 173 检定标准,且在检定周期内;
- 具备参数修正功能。
- 立柱状态:
- 无明显变形、破损;
- 环境温度 -10℃~40℃,相对湿度 ≤85%。
三、测试准备
- 资料收集:
- 设计/施工资料、埋置状态(土/土石/石/混凝土介质)、养护记录等。
- 测试方案:
- 包含工程概况、测试数量、安全措施、异常处理流程等。
- 波速标定:
- 标定立柱需与实际工况一致,通过拔桩法获取实际长度;
- 单根标定采集 ≥3次有效波形,波速均值偏差 ≤5%;
- 计算公式:
c = \frac{\sum_{i=1}^{n} (2L_0 / t_i)}{n}
(c
:标定波速;L_0
:标定长度;t_i
:波传播时间)
四、现场测试流程
- 测线布置:
- 避开螺孔、焊缝;方管立柱测线布于倒角附近。
- 激振装置安装:
- 拆帽打磨端面,确保激振装置中心线与立柱端面垂直:
- 拆帽打磨端面,确保激振装置中心线与立柱端面垂直:
- 传感器安装:
- 双通道:传感器1(距顶0.1m)、传感器2(距顶0.6m),三者同垂线:

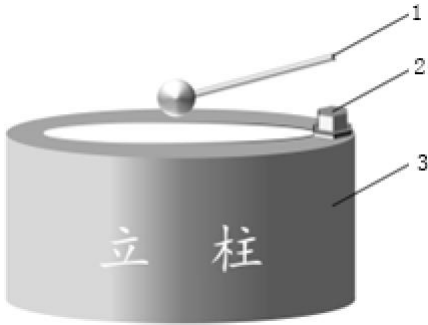

- 单通道:传感器置于顶端,距激振点1/4弧长:
- 双通道:传感器1(距顶0.1m)、传感器2(距顶0.6m),三者同垂线:
- 数据采集:
- 采集 ≥3个有效波形,要求:
- 波形整体衰减;
- 首波与反射波时刻清晰(波形示例见附录A)。
- 记录现场数据(附录B表格)。
- 采集 ≥3个有效波形,要求:
五、数据处理
- 长度计算:
- 立柱测试长度:
L = L_1 + L_2
,其中L_2 = (c \cdot t_i)/2
;
(L_1
:传感器1距顶距离;c
:标定波速;t_i
:波传播时间) - 埋深:
H = L - L_{外}
(L_{外}
:卷尺实测外露长度)。
- 立柱测试长度:
- 结果筛选:
- 剔除 >2倍标准差的异常值,保留均值(精确至0.01m);
- 单次测试相对偏差 ≤5%,超限时需拔桩验证。
六、测试报告要求
- 内容要素:
- 委托/设计/施工单位信息;
- 工程概况、测试目的与依据;
- 仪器型号、测试方法、数据分析过程;
- 典型波形图像(附录A示例)、埋深结果表格(附录B);
- 结论与建议。
- 数据要求:
- 文字表述清晰,数据真实完整;
- 图像需明确标注判定标准(如入射波/反射波时刻)。
七、规范性引用文件
- JJG(交通) 173:检测仪检定标准;
- JTG/T 3671 & D81:交通安全设施施工与设计规范;
- JTG F80/1:公路工程质量评定标准。
注:规程细节以最终出版稿为准,附录提供波形示例(图A.1单通道、图A.2双通道)及现场记录表模板(附录B)。
