以下是《低压配电网电能质量监测技术规范》（T/CES 151-2022）的详细总结，主要内容按章节结构组织：
1. 范围
本文件规定了低压配电网（220V/380V）的电能质量监测指标要求、系统架构、监测设备及主站技术要求，适用于低压配电网的电能质量监测。
2. 规范性引用文件
引用包括电能质量核心标准（如GB/T 12326电压闪变、GB/T 15543三相不平衡、GB/T 19862监测设备要求）及通信安全标准（如GB/T 20271信息系统安全）。
3. 术语和定义
明确关键术语：
- 配电网：分高压（110kV~35kV）、中压（6kV~20kV）、低压（220V/380V）三级。
- 监测主站：实现数据采集、分析的应用软件及运行环境。
- 谐波与畸变率：定义谐波含有率（HR）及总谐波畸变率（THD）的计算公式。
- 暂态事件：如电压暂降（0.1~0.9 p.u.）、暂升（1.1~1.8 p.u.）、短时中断（≤0.1 p.u.）的阈值及时长（10ms~1min）。
4. 总则
监测需遵循原则：
- 安全规范：数据需加密传输存储，符合标准测量方法。
- 兼容扩展：系统支持多类型数据源接入及数据共享。
- 实用灵活：根据监测目的调整架构、设备配置及功能。
5. 监测指标要求
5.1 分级要求
- A级：高精度场景（如合同仲裁），需监测2~50次谐波、间谐波、闪变及暂态事件。
- S级：常规统计场景（如故障排查），仅需2~19次谐波，暂态事件可选。
5.2 测量方法
稳态指标累积周期为10min（闪变为2h），方法符合GB/T 17626.30。
5.3 允许误差
分等级设定最大误差（关键指标示例）：
- 电压偏差：A级±0.1%（标称电压10%~150%），S级±0.5%（20%~120%）。
- 谐波电压：A级当Uh≥1%UN时误差±5%Uh，Uh<1%UN时±0.05%UN。
- 暂态事件：A级电压幅值误差±0.2%UN，持续时间误差±1周波。
表1 监测指标分级要求
指标类型 监测参数 A级 S级 谐波 电压谐波含有率 2~50次必备 2~19次必备 闪变 长时间闪变(Plt) 必备 可选 暂态事件 电压幅值/持续时间 必备 可选
6. 电能质量监测系统

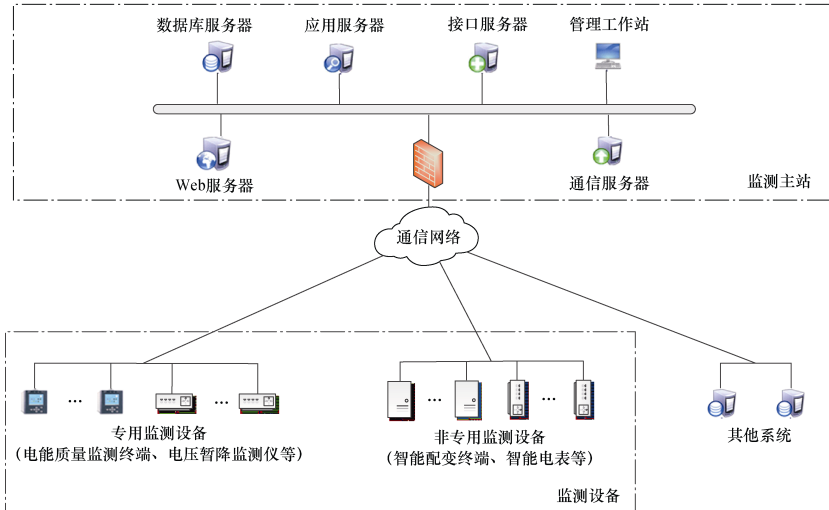

6.1 系统架构
由三部分组成：
- 监测设备：部署于配电网节点。
- 通信网络：优先有线以太网（独立IP），次选4G/5G/NB-IoT无线。
- 监测主站：实现数据分析管理。
6.2 通信要求
- 协议：设备与主站间采用DL/T 860或ISO/IEC 20922协议。
- 安全：符合GB/T 22239（信息安全）及DL/T 1455（软件安全）。
7. 监测设备技术要求
7.1 分析统计功能
- 越限统计：电压偏差、功率因数、三相不平衡、频率、谐波THD、闪变等指标的合格率、超限时间及概率值（如95%大值）。
- A级设备：必须支持长时间闪变统计。
7.2 记录存储
- 至少存储30天10min间隔稳态数据。
- 暂态事件记录事件前后各5周波波形。
- 循环存储，先进先出更新。
7.3 通信
支持无线模块，协议兼容DL/T 860或ISO/IEC 20922。
7.4 信息安全
- 访问控制、数据加密、审计功能。
- 宜配置硬件安全模块。
8. 监测主站技术要求
8.1 安全性与可靠性
- 防火墙、冗余备份、用户授权机制（符合GB/T 22239）。
- 支持数据追补、质量核查及异常标记。
8.2 功能模块
| 模块名称 | 功能说明 |
|---|---|
| 数据采集 | 支持DL/T 860协议及Web Service服务，具备数据有效性核查。 |
| 数据存储 | 存储≥3年，冗余备份，异常告警保护（如空间不足暂停非必要存储）。 |
| 数据分析 | 自动统计日/月/年指标（最大值、95%概率值、合格率），异常告警。 |
| 查询展示 | 支持地理空间/电网结构查询，导出图表/报表（响应时间≤1s）。 |
| 管理功能 | 台账管理、权限控制、对时同步、系统状态监视。 |
| 高级应用 | 电能质量评估、事件诊断、干扰源识别（可选）。 |
8.4–8.9 关键性能要求
- 数据采集：单点单日数据追补时间≤1h。
- 存储与分析：单点单日数据处理时间≤15s。
- 查询响应：3指标趋势或单点全指标报表导出≤1s。
文档背景
- 首次发布：2022年9月。
- 归口单位：中国电工技术学会能源智慧化工作组。
- 起草单位：国网河南电科院、武汉大学、天津大学等16家机构。
此规范通过分级指标、严格误差限值及模块化系统设计，为低压配电网电能质量监测提供了技术依据和安全保障。
