T/CES 152-2022 数智化碳排放服务平台数据接入规范

以下是针对团体标准T/CES 152-2022《数智化碳排放服务平台数据接入规范》的详细总结。该规范旨在为“数智化碳排放服务平台”的数据接入提供标准化框架，确保数据采集、传输和集成的安全、高效和统一。规范适用于政府部门、能源企业、双碳服务商和双碳客户等对象，重点关注“采集终端接入”和“数据集成接入”两种方式。回复将基于文档内容结构化展开，包括标准概述、核心架构、数据范围与对象、接入方式、传输模式等关键部分，并严格遵循文档中的图片标签规则，在相关描述处嵌入图片以增强理解。所有嵌入图片均来自文档原始标签，确保准确性和上下文贴合。

​​一、标准概述​​

• ​​目的与范围​​：本规范规定了数智化碳排放服务平台（以下简称“平台”）的数据接入框架，包括规范性引用文件、术语定义、平台架构、数据接入范围和对象、接入方式及传输模式。适用于平台数据的“采集终端接入”（如计量设备）和“数据集成接入”（如电力公司或政务系统集成）。标准旨在通过统一的数据接入规则，支持碳监测、碳分析、碳评估、碳减排、碳交易和碳生态六大应用服务，提升碳排放管理的数智化水平。
• ​​起草背景​​：由中国电工技术学会提出并归口，国网信息通信产业集团有限公司等单位起草。首次发布于2022年9月，依据GB/T 1.1-2020等国家标准制定，强调安全保护等级为二级（S2A2G2），并声明不承担专利识别责任。
• ​​核心原则​​：数据接入需确保安全性（符合GB/T 22240-2008等安全标准）、及时性（数据更新频率根据对象和业务需求设定）和兼容性（支持多样化数据源）。

​​二、平台总体架构​​

平台采用三层架构设计，从业务应用到底层采集实现全流程管理：

• ​​业务层​​：提供碳监测、碳分析、碳评估、碳减排、碳交易和碳生态六大功能组件，服务于政府部门、能源企业、电网公司、双碳服务商和双碳客户五类用户。
• ​​接入层​​：支持两种数据接入方式：
  • ​​采集终端接入​​：通过碳计量设备（如流量计、计量表）直接采集数据。
  • ​​数据集成接入​​：集成外部系统（如电力公司或政务平台）的数据。
• ​​采集层​​：包括碳计量设备和碳服务终端，负责基础数据采集。

平台整体架构如图1所示，直观展示各层间的逻辑关系：

​​三、碳数据接入架构与安全机制​​

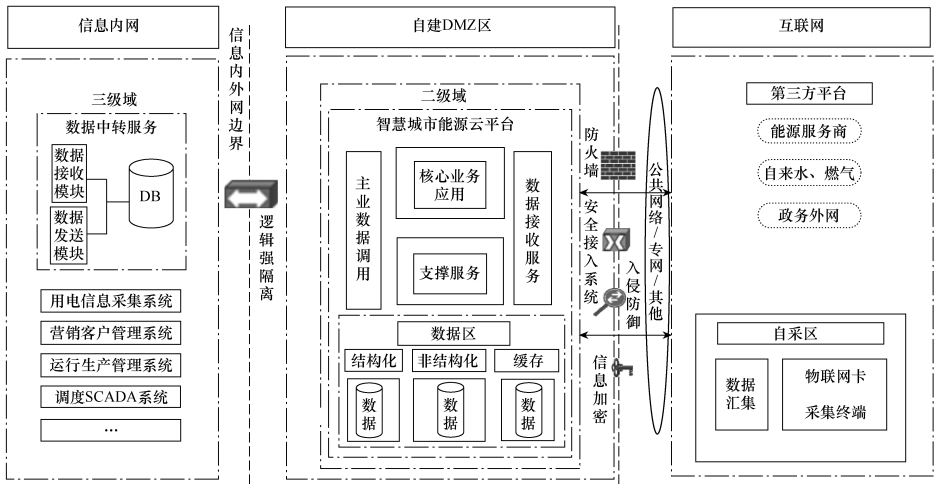

数据接入架构基于网络安全等级划分，确保数据安全传输：

• ​​安全等级​​：平台部署在二级域，业务信息安全保护等级（S）和系统服务安全保护等级（A）均为二级（S2A2G2），符合GB/T 22240-2008要求。
• ​​网络区域划分​​：
  • ​​信息内网​​：用于接入内部系统（如用电信息采集系统）。
  • ​​自建DMZ区​​：作为缓冲区，部署平台核心，解决外部访问内部服务器的安全问题，支持防火墙、APT攻击检测系统（防护高级可持续威胁）、Web防火墙（防注入攻击等）。
  • ​​互联网​​：接入第三方平台和自采区数据。
• ​​数据流设计​​：通过逻辑强隔离装置连接信息内网，通过防火墙和VPN技术连接互联网数据源。总体框架强调内外部数据隔离和加密传输（如IPSec VPN），如图2所示：


​​四、数据接入范围与对象​​

规范详细定义了接入数据的范围、更新频率及具体数据项，覆盖四类对象。数据更新频率取决于对象类型和业务需求（如月抄表数据按月更新，用电负荷数据按≤15min更新），并内置更新告警机制：若数据逾期未更新，系统触发告警并引入人工决策（接受空值或保留旧数据），避免错误数据入库。

• ​​范围​​：市场监管局、生态环境局等机构的工商档案和环境监测数据。
• ​​关键数据项​​：
  • 工商档案：企业名称、成立日期、统一社会信用代码、行业分类（基于GB/T 4754-2017）。
  • 环境监测：二氧化碳排放量（m³，含直接和间接排放）。
• ​​更新频率​​：档案数据有变化时更新，排放数据按月更新。

  代表性数据见表1（摘要）：

  序号	一级分类	数据项	更新频率	描述
  1	工商档案	主体名称	有变化更新	企业名称
  6	环境监测	二氧化碳排放量	按月	含直接和间接排放量

• ​​电力公司​​：用户档案（用户编号、用电地址）、能源计量（用电量、发电功率）、能源计费（电费）、电力设施（变电站负载率）。更新频率：用电负荷≤15min，发电功率≤1h。
  • 示例数据：用电量（kW·h，按日/月更新）、变电站负载率（%，≤15min）。
• ​​水务公司​​：用户档案（销根号、用水地址）、能源计量（用水量）、能源计费（水费）。更新频率：用水量按月更新。
  • 示例数据：用水量（t，按月更新）。
• ​​供冷供热公司​​：用户档案（客户编号、用能地址）、能源计量（供冷量、供热量）、能源计费（供冷费、供热费）。更新频率：供冷/热量按月更新，费用按年更新。
  • 示例数据：供冷量（kW·h，按月更新）。

• ​​范围​​：提供双碳服务的厂商数据。
• ​​关键数据项​​：用户档案（用户名称、代运维厂商）、能源计量（电压、电流、有功功率）。更新频率：电压/电流等≤5min。
• ​​示例数据​​：有功功率（kW，≤5min）。

• ​​范围​​：企业及园区等能源用户。
• ​​关键数据项​​：用户档案（用户名称、供能路径）、能源计量（用电量、用水量、用气量）。更新频率：内部二/三级数据按日更新。
• ​​示例数据​​：用电量（kW·h，按日更新）。

​​五、数据接入方式​​

规范定义两种主要接入方式，各有适用场景和安全机制。

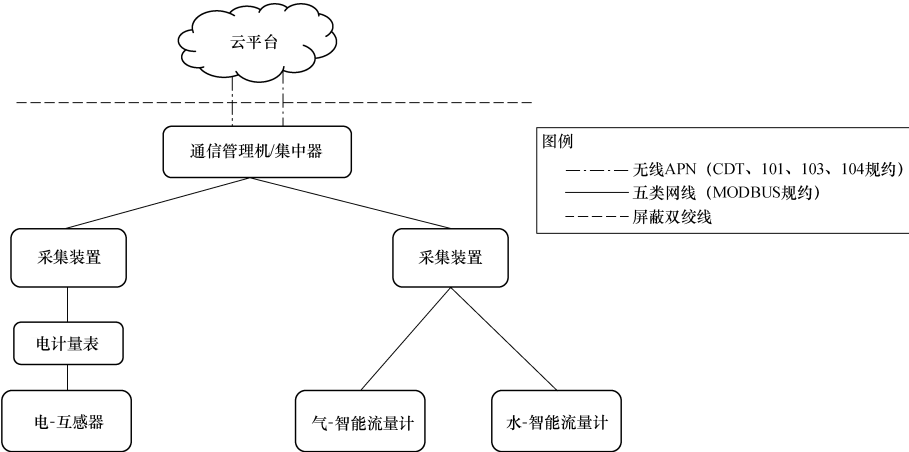

• ​​描述​​：通过专用通信通道，计量设备（如流量计）经数据网关传输数据至平台。设备与网关间使用Modbus Rtu/TCP或IEC 61850规约，网关与平台间使用CDT或IEC 60870-5系列规约。
• ​​特点​​：适用于直接采集场景，强调实时性和设备兼容性。接入流程如图3所示：


支持三类外部系统集成：

• ​​电力公司系统接入​​：在信息内网部署接口程序，提取数据至中转库，通过隔离装置传至平台。适用于用电信息采集系统等，强调点对点安全传输，如图4所示：



• ​​社会平台接入​​：通过互联网Web服务接口实现。标准接口直接调用；非标准环境用户需提供个性化接口，经统一模型转换代理处理。强调接口兼容性和模型统一，如图5所示：



• ​​政府部门政务外网接入​​：通过MPLS VPN专线连接政务外网，使用中转库和IPSEC加密传输数据。确保政务数据安全，如图6所示：



​​六、数据传输模式​​

根据接入方式定义传输协议：

• ​​采集终端传输模式​​：计量设备与网关间用Modbus或IEC 61850；网关与平台间用CDT、IEC 60870-5-101/104等规约，数据经网关统一编译转发。
• ​​采集集成传输模式​​：
  • ​​电力公司系统​​：点对点传输，通过隔离装置实现。
  • ​​社会平台​​：Web服务接口传输，标准接口直接调用或经模型转换。
  • ​​政务外网​​：MPLS VPN专线 + IPSEC加密。
• ​​其他模式​​：不满足上述条件时，通过局域网或运营商专线组网实现内部对接。

​​七、附录与其他内容​​

• ​​附录A（资料性附录）​​：提供接入数据标准单位清单（见表A.1），统一单位如用电量（kW·h）、用水量（t）、电压（V），确保数据一致性。
  • 示例：电流单位安（A），用气量立方米（m³）。
• ​​规范性引用文件​​：包括GB/T 2589-2020（综合能耗计算）、DL/T 476-2012（实时数据通信）等18项标准，确保兼容性和合规性。
• ​​术语定义​​：关键术语如“数智化碳排放服务平台”（以移动双碳服务为核心，融合多源数据）、“双碳客户”（企业及园区）等，共13项定义。

​​八、总结与价值​​

T/CES 152-2022规范通过标准化数据接入流程，解决了碳排放平台的数据碎片化、安全风险和兼容性问题。其价值在于：

• ​​全面性​​：覆盖从采集到传输的全链条，支持多源数据（政府、企业、服务商、客户）集成。
• ​​安全性​​：基于二级安全防护，结合DMZ区、APT检测等技术，保障数据安全。
• ​​实用性​​：详细数据项和更新机制（如告警决策）提升可操作性，附录A确保单位统一。
• ​​创新性​​：结合采集终端和集成接入，适应多样化场景，推动碳管理数智化转型。规范为政府部门监管、企业减排提供了可靠技术支撑，助力“双碳”目标实现。
