根据T/CES 180-2022《直流输电接地极接地特性参数测量装置技术规范》,主要内容总结如下:
一、范围与规范性引用文件
- 适用范围
规范基于电力电子技术的直流输电接地极接地特性参数测量装置的生产和检验,涵盖接地电阻、地电位分布、跨步电位差、馈电电缆分流等参数测量。 - 引用标准
包括GB/T 1.1、GB 4793.1(电气设备安全要求)、DL/T 253(接地参数测量方法)、JJG 366(接地电阻检定规程)等16项标准。
二、术语与定义
- 直流输电接地极测量装置:基于电力电子技术,用于测量接地极特性参数的设备。
- 参比电极:极化电位≤1mV的非极化电极,用于跨步电位差测量。
- 抗干扰能力:以抗干扰倍数(交流干扰幅值与测试信号幅值之比)衡量,要求干扰下测量误差≤5%。
三、装置要求
1. 功能与组成
- 功能:测量接地电阻、地电位分布、跨步电位差、馈电电缆分流。
- 系统组成:大功率直流电源、直流电压表、直流电流表、钳形电流表等。
2. 使用条件
- 环境温度:-20℃~+50℃;
- 湿度:≤85%RH。
3. 外观与标识
- 铭牌需含名称、型号、厂名、出厂编号、输出功率;
- 结构无变形、裂纹,端子标记清晰。
四、技术要求
1. 电气性能
- 绝缘电阻:输入端对机壳≥20MΩ。
- 介电强度:耐2kV工频交流电压1min(测量端/电源端对机壳)。
- 保护功能:需具备过压、欠压、过流、缺相、过热保护。
2. 功率源性能
指标 | 要求 |
---|---|
输出电压 | 直流,稳压精度≤±0.5% |
纹波系数 | ≤0.5% |
最大输出功率 | ≥30kW |
最大输出电流 | ≥100A |
最大输出电压 | ≥300V |
持续负载能力 | 满功率运行≥4h不损坏 |
3. 测量仪表精度
仪表类型 | 精度要求 | 量程/附加要求 |
---|---|---|
直流电压表 | ±(0.5%读数+2mV) | 1mV~200V,内阻≥1MΩ |
直流电流表 | ±(1%读数+0.1A) | - |
钳形电流表 | ±(3%读数+2mA) | 钳口内径≥50mm |
参比电极 | 极化电位≤1mV | 用于跨步电位差测量 |
4. 抗干扰性能
- 接地电阻测量:抗工频干扰≥100倍(误差≤5%)。
- 跨步电位差测量:抗工频干扰≥100倍(误差≤5%)。
- 电源适应性:
- 交流供电:电压±10%波动时功能正常;
- 电池供电:电压±20%波动时功能正常。
五、试验方法
1. 基础试验
- 外观检查:目测结构完整性。
- 绝缘电阻:DC 2000V绝缘电阻表测试。
- 介电强度:2kV/1min耐压测试。
- 保护功能:模拟过压、过流等工况验证。
2. 精度试验
- 示值误差:
- 接地电阻:在0.5Ω~100Ω范围内选5点测试,误差≤5%。
- 辅助接地极影响:按表1组合测试(如R_c=200Ω时误差≤2r)。
- 跨步电位差:模拟0.5mV~500mV信号,误差≤±(0.5%+2mV)。
3. 抗干扰试验

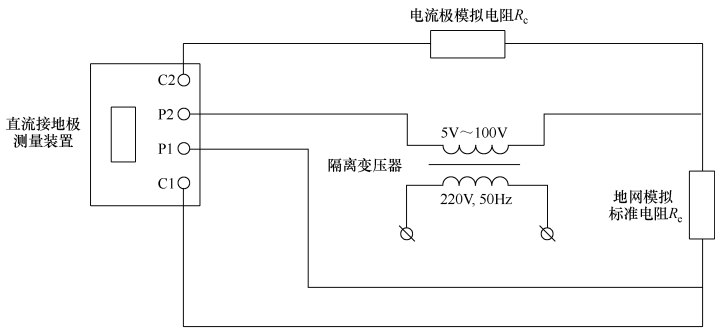

- 接地电阻:叠加工频干扰电压,计算信噪比(图1、图2)。

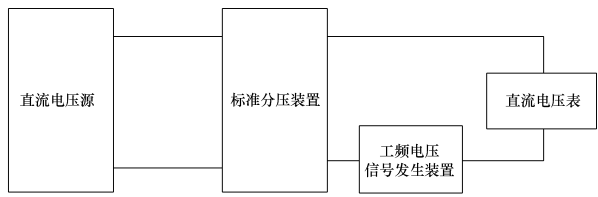

- 跨步电位差:工频干扰下电压偏差ΔU_y=U₁-U₂需满足误差要求(图3)。
4. 功率源试验
- 输出稳定性:满负载下纹波≤0.5%;
- 持续负载:30kW输出≥4h。
六、检验规则
试验类型 | 必做项目 | 周期 |
---|---|---|
型式试验 | 全部项目(表2) | 新产品定型 |
出厂试验 | 介电强度、辅助接地极影响、电压表/钳表误差、功率源稳定性 | 每台设备 |
定期校验 | 电压表/电流表示值误差、保护功能、接地电阻误差 | ≤2年 |
七、包装与贮存
- 标志:包装箱注明防潮、向上、轻放,并标注产品信息。
- 运输:防雨雪、防机械损伤。
- 贮存:环境湿度≤80%,无腐蚀性气体。
八、归口与实施
- 归口单位:中国电工技术学会标准工作委员会城市能源互联网规划与运行工作组。
- 实施日期:2022年12月首次发布。
此标准系统规范了直流接地极测量装置的技术要求、试验方法及质量管控流程,为设备设计、制造和检测提供统一依据。
