《轨道式渠道自动测流系统技术规范》（T/CIDA 0029-2024）的主要内容总结，按技术规范的逻辑结构分层展开：
1. 范围
- 适用于灌溉明渠、水文测流断面及特殊流态（大流速 >5m/s 或浅水深 <0.3m）断面的流量自动测量。
- 涵盖系统组成、功能要求、技术指标、检验规则等全流程规范。
2. 系统组成与功能
系统组成
- 轨道式自动测流车：搭载流速仪、水位计等设备，在轨道上移动测量。
- 信息化管理平台软件：支持远程控制、数据分析、报表生成。
- 配套设施：
- 轨道式测桥：安装轨道的桥梁结构（分简易型、侧装型、吊装型、桁架型）。
- 测流房：存放测流车，配备电源、充电桩及防雷设施。
- 轨道式测桥：安装轨道的桥梁结构（分简易型、侧装型、吊装型、桁架型）。
核心功能
- 三种工作模式：现地手动、现地自动、远程自动。
- 自动测量水位、水深（含湿绳补偿）、分层流速/表面流速。
- 计算部分流量与断面总流量（误差 ≤±5%~8%）。
- 支持加密地形测量、低电量自动返回、异常报警。
- 可扩展含沙量测量及多设备融合标定（如雷达流速仪标定）。
3. 技术要求
设备技术指标
| 设备类型 | 关键参数 |
|---|---|
| 宽轨距测流车 | 轨距 550mm±5mm，行进速度 ≥50cm/s，升降速度 ≥30cm/s |
| 窄轨距测流车 | 轨距 300mm±5mm，行进速度 ≥30cm/s，升降速度 ≥30cm/s |
| 旋桨流速仪 | 量程 0.04~10m/s，精度 ±1.5%（>临界流速），适用水深 0.3~10m |
| 雷达流速仪 | 量程 0.1~20m/s，精度 ±1.0%FS |
| 水位/水深设备 | 量程 0~10m，误差 ±2cm |
测流断面要求
- 渠段平直（长度 ≥20倍水深或 ≥15倍水面宽），断面规则稳定。
- 避免建筑物、植被干扰，不规则土渠需衬砌为标准断面（如梯形）。
率定要求
- 非接触式流速仪（雷达/电磁）需以旋桨流速仪为基准标定，每年 ≥1次。
- 标定次数 ≥30次，采用多线多点法（测速垂线按 GB/T 21303 布置）。
4. 安装与检验
安装调试
- 轨道平行度误差 ≤5mm/m，轨道水平角 ≤0.5°，高程误差 ≤1cm。
- 测流房接地电阻 ≤1Ω，防雷符合 GB 50343 标准（附录 B 提供调试表）。
检验规则
| 检验类型 | 触发条件 | 项目示例 |
|---|---|---|
| 出厂检验 | 每台设备必检 | 轨距、轴距、流速仪定位精度 |
| 型式检验 | 结构变更/停产复产/3年周期/质监要求 | 行进速度、升降速度、软件功能 |
| 判定规则 | 单台不合格 → 加倍抽样复检 → 仍不合格则整批拒收 |
5. 流量计算原理
- 方法：分段流速面积法（GB/T 21303）。
- 公式：
- 垂线间平均流速：Vi,i+1=(Vi+Vi+1)/2V_{i,i+1} = (V_i + V_{i+1})/2Vi,i+1=(Vi+Vi+1)/2
- 岸边流速：V0,1=αV1V_{0,1} = \alpha V_1V0,1=αV1（α 取值 0.6~0.9，依渠岸类型定）。
- 断面流量：Q=∑qi−1,iQ = \sum q_{i-1,i}Q=∑qi−1,i（部分流量累加）。
- 误差控制：
类别 高等级要求 基本要求 相对误差 ±5.0% ±8.0%
6. 包装与标识
- 包装：专用箱固定设备，防运输振动。
- 标识：产品名称、型号、生产商、出厂编号/日期。
- 说明书：符合 GB/T 9969，含操作、维护指南。
7. 附录内容
- 附录 A：系统组成图、测量原理图及流量计算公式。
- 附录 B：安装调试表（含工序清单与参数设置）。

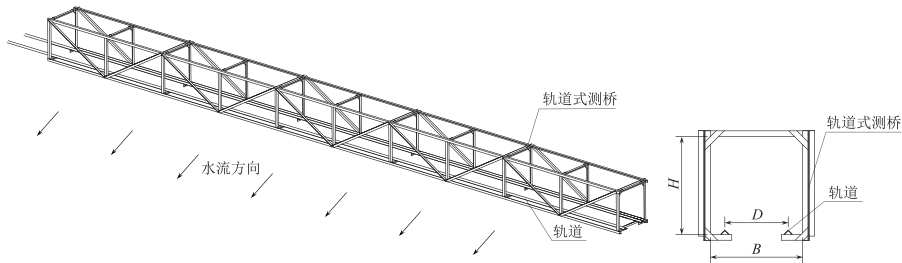

- 附录 C：测桥类型图与技术参数（如支架高 ≥800mm）。
- 附录 D：率定表示例（水深、流速、流量校准记录）。
总结：该规范全面覆盖轨道式渠道测流系统的设计、选型、安装、检验及流量计算全流程，突出设备精度（如流速仪 ±1.5%）、环境适应性（水深 0.3~10m）及误差控制（流量 ≤±8%），为灌区流量自动化监测提供标准化依据。
