工业用永磁辅助同步磁阻电机技术规范总结

一、标准概述

T/CIECCPA 0702025《工业用永磁辅助同步磁阻电机技术规范》是由中国工业节能与清洁生产协会提出并归口的团体标准，规定了工业用永磁辅助同步磁阻电动机的各项技术要求。该标准适用于中心高630mm及以下或定子铁心外径990mm及以下的中小型变频调速永磁辅助同步磁阻电动机。

二、适用范围与环境条件

1. ​​适用范围​​：中心高≤630mm或定子铁心外径≤990mm的中小型变频调速永磁辅助同步磁阻电动机
2. ​​环境条件​​：
   • 海拔不超过1000m
   • 环境温度0°C~40°C（贮存不低于-20°C）
   • 贮存环境最大相对湿度≤90%（月平均最低温度25°C时）

三、型式与基本参数

1. ​​结构型式​​：
   • 宜采用全封闭结构
   • 防护等级按GB/T 4942-2021执行
   • 结构及安装型式符合GB/T 997-2022
2. ​​基本参数​​：
   • 以连续工作制(S1)下的连续定额
   • 额定电压符合GB/T 755-2019要求
   • 安装尺寸、外形尺寸按制造商与用户协议设计

四、技术要求

1. 一般要求

• 外壳应设置低阻抗接地点并有接地标志
• 转子平衡品质级别≥GB/T 9239.1-2006的G2.5级
• 轴伸径向跳动量符合GB/T 30549-2014
• 紧固件需标注防松标记并满足防锈要求

2. 性能要求

• ​​绝缘电阻​​：
  • 热态绝缘电阻：R=U/(1000+P/100)（MΩ）
  • 冷态绝缘电阻≥100MΩ
  • 轴承绝缘电阻≥10MΩ
• ​​直流电阻​​：冷态直流电阻偏离典型值≤±5%
• ​​耐压试验​​：
  • 定子绕组对地耐压：U_iso=2U_dc+1000（V）
  • 温度传感器/旋转变压器对地耐压：500V/1min

• ​​振动限值​​：符合GB/T10068-2020
• ​​噪声限值​​：不超过图1规定


• 定子绕组温升限值：
  • 130(B)级：80K
  • 155(F)级：105K
  • 180(H)级：125K
• 转子温升以不损害永磁体性能为限

• ​​超速试验​​：1.2倍最高工作转速运转2min
• ​​防失磁试验​​：冷态反电动势变化≤±3%
• ​​湿热试验​​：6周期后绝缘电阻符合要求
• ​​盐雾试验​​（若有）：符合GB/T 2423.17-2008

五、试验方法

1. 电气试验

• ​​绝缘电阻测量​​：按GB/T 22669-2008
• ​​空载试验​​：反拖法测量，基波电压偏离典型值≤±10%
• ​​负载试验​​：基波电流偏离典型值≤±10%

2. 机械试验

• ​​振动试验​​：按GB/T10068-2020
• ​​噪声测量​​：按GB/T 10069.1-2006

3. 特殊参数测量

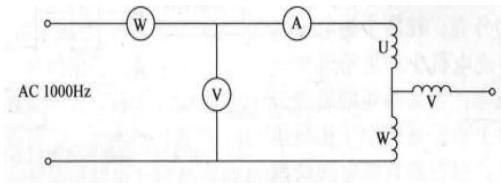

• ​​电气时间常数测试​​：1000Hz正弦电源测量



• ​​齿槽转矩测量​​：采用转矩仪系统测量
• ​​转矩波动系数​​：K_Tb=(T_max-T_min)/(T_max+T_min)×100%

六、检验规则

1. 检验分类

• ​​型式检验​​：新产品定型、设计变更、定期抽检（至少5年一次）
• ​​出厂检验​​：每台必检

2. 检验项目

包括外观检查、绝缘电阻、直流电阻、传感器功能、旋转方向、空载试验、负载试验等17项，其中型式检验需全部进行，出厂检验部分项目可选。

七、标志、包装与贮存

1. 标志要求

• 铭牌内容：制造商、型号、序号、额定参数等16项
• 出线端标志：U/V/W相明确标识
• 警告标志：接线盒设"当心触电"标志

2. 包装运输

• 包装符合GB/T13384-2008，防潮防震
• 运输防倒放、防剧烈振动
• 单独运输时设置防转子窜动装置

3. 贮存条件

• 环境温度-20℃~+40℃
• 相对湿度≤90%
• 防腐蚀性气体和粉尘

4. 保用期

• 正常使用1年内或出厂2年内
• 因制造质量问题免费修理或更换

八、附录与引用标准

标准引用了GB/T 755、GB/T 997、GB/T 4942等20余项国家标准，涵盖了电机性能、试验方法、安全要求等各个方面，确保标准的全面性和权威性。
