T/CCASC 0043-2024 氯碱工业数字化车间建设指南 电解

以下是对《氯碱工业数字化车间建设指南 电解》（T/CCASC 0043—2024）的详细总结，内容严格依据文档结构和技术要求：

一、标准概览

1. ​​发布机构​​
   中国氯碱工业协会（1981年成立），按《团体标准管理办法》制定。
2. ​​适用范围​​
   适用于氯碱企业数字化车间电解部分建设，边界覆盖​​二次盐水精制、离子膜电解、淡盐水脱氯、氢气处理、氯气处理、除害/次钠​​共6个生产单元。
3. ​​核心目标​​
   通过信息技术、自动化与测量技术，实现生产资源数字化集成、数据交互与安全管控，推动智能化生产。

二、数字化车间体系结构（第5章）

1. ​​基础层​​
   • ​​工艺设计数字化​​：采用智能流程图设计、三维建模（如Smart 3D），输出电子化工艺文件。
   • ​​生产资源数字化​​：
     • 设备（电解槽、压缩机等关键设备参数监测）
     • 系统（DCS/SIS/GDS等）
     • 物料（90%数据自动采集）
     • 人力资源（资质、培训数字化）
     • 可视化总貌（工艺流程与设备状态动态展示）。

2. ​​执行层​​
   包含10个管理模块：
   • 计划调度、工艺执行、质量管理
   • 物流管理、设备管理、职业健康安全
   • 环保管理、能源管理、计量仪表管理、信息化建设。

按DB34/T 3052建立模型，确保系统可扩展性。

三、基础层数字化规范（第7章）

1. ​​电解槽​​
   • 监测电压（单槽/分组）、电流效率、电位差等。
   • 记录单元槽/离子膜更换时间、维修记录。
2. ​​压缩机​​
   • 氯压机：四级压缩参数（入口压力、出口温度、冷却水含氯量）。
   • 氢压机：振动、轴承温度、进出口阀门开度。
3. ​​关键电机​​
   75kW以上电机监测电流、轴承温度及振动。
4. ​​分析系统​​
   尾气、次钠有效氯等数据在线采集。

1. ​​DCS联锁​​
   • 电解单元：单槽停车联锁（触发条件：电流＞8kA延时2h）、脱氯塔液位联锁。
   • 氯气处理：氯压机出口温度联锁。
2. ​​SIS联锁​​
   • 整套电解槽停车联锁（氯氢压差、仪表空气压力）。
   • 氯气分配台压力联锁。
3. ​​安全系统​​
   GDS按GB/T 50493设计，ESD设置一键停车按钮。

• 物料消耗统计原盐、直流电耗等指标，成本核算自动化。
• 人员需持证上岗，培训题库数字化更新，考勤与工资系统集成。

四、执行层管理模块（第8章）

1. ​​计划调度​​
   接收ERP订单，动态调整电解负荷，可视化监控生产进度。



2. ​​工艺执行​​
   工艺变更在线审批，联锁操作权限分级管理。
3. ​​质量控制​​

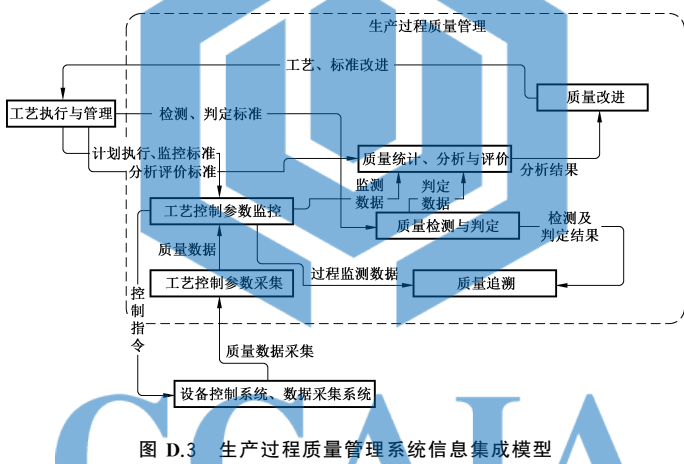

   • 数据来源：DCS实时参数、LIMS检测结果。
   • 预警机制：SPC监控、报警界限设置（如高高/低低报警）。

4. ​​职业健康与环保​​
   • 可燃有毒气体全覆盖监测（GB/T 50493）。
   • 环保数据自动采集，异常追溯与PDCA改进。

• 工业控制系统（DCS/SIS）与管理层单向数据交互，确保安全。
• 能源管理实现能流图可视化，计量仪表误差自动监测。

五、支持系统要求

1. ​​网络架构​​
   • 工业以太网+无线AP，办公网与工业网隔离。
   • 符合网络安全等级保护要求。
2. ​​功能安全​​
   • 设置保护层（SIS联锁、紧急切断等）。
   • 功能安全信息物理系统集成实时风险管控（附录B）。
3. ​​建设实施​​
   项目全过程受控，外部合作需确保技术可控。

六、附录核心内容

• ​​附录A​​：列出HSE平台、MES、智能视频分析等18个智能平台及管理系统。
• ​​附录B​​：电解联锁逻辑示例（如氯氢压差联锁停电解）。
• ​​附录C/D​​：基础层与执行层建设实例（如SP3D设计工具、LIMS质量看板）。

​​总结​​：该标准系统化规范了氯碱电解车间数字化建设的全要素，突出​​设备参数精准监控、安全联锁刚性约束、数据驱动管理决策​​三大核心，为行业智能化转型提供技术基准。实施中需注重标准与GB/T 41257（功能安全）等国标的衔接，确保合规性。
