T/CECA-G 0346-2025 外墙薄层原位绿色修复技术规程

T/CECA-G 0346-2025《外墙薄层原位绿色修复技术规程》

以下是对该标准主要内容的详细总结，旨在全面覆盖文档的关键部分，包括范围、要求、检测、设计、材料、施工、验收等。总结结构分为多个主题部分，以增强可读性和丰富性。在总结中，我将根据文档内容，在相关位置嵌入原始图片标签（如图1至图14），确保图片紧邻其原始描述，以直观展示工艺构造和流程图。这些图片均来自文档，不添加任何虚构内容或占位符。

• ​​标准号与名称​​：T/CECA-G 0346-2025《外墙薄层原位绿色修复技术规程》（Technology specification for green thin layer in-situ repair of outer wall）。
• ​​发布与实施​​：2025年4月1日发布，2025年4月2日实施。
• ​​前言背景​​：文件依据GB/T 1.1-2020起草，可能涉及专利，发布机构不承担专利识别责任。由中国建筑设计研究院有限公司和沪宝新材料科技（上海）股份有限公司提出，中国节能协会归口，起草单位包括多家研究机构和公司（如上海交通大学、华东建筑设计研究院等）。
• ​​主要目的​​：为建筑外墙薄层原位修复提供技术规范，强调绿色环保（如使用生物基材料），确保修复后系统性能不低于原设计标准（包括保温、隔热、安全、耐久和防水等）。

• ​​适用对象​​：适用于夏热冬冷、夏热冬暖和温和地区（或其他气候区）内外保温厚度小于50mm的建筑外墙修复工程。
• ​​关键限制​​：不适用于保温厚度大于50mm的系统，或非原位修复场景（如全铲除重建）。修复后需满足原设计性能要求（如防水密封、安全耐久）。
• ​​最小评估单元​​：建筑物单侧立面作为基本评估单位。

• ​​引用标准​​：文档引用40余项国家标准和行业标准，包括：
  • ​​基础测试标准​​：如GB/T 528（橡胶拉伸性能）、GB/T 1728（漆膜干燥时间）、GB/T 8626（燃烧性能）。
  • ​​行业技术标准​​：如JGJ 144（外墙外保温技术）、GB 50210（装饰装修验收）、JGJ 376（外墙修缮标准）。
  • ​​关键要求​​：修复工程必须遵守这些引用文件的规定，例如材料测试需符合GB/T 16777（防水涂料试验）和GB/T 29906（聚苯板系统材料）。

• ​​薄层原位修复​​（Thin layer in-situ repair）：不铲除或少量铲除原系统，通过加钉锚固、注浆等措施修复损坏部位，并覆盖专用复合材料饰面。
  • 示例：使用钻孔注浆（Drilling grouting）或锚栓注浆（Anchor grouting）增强粘结力。
• ​​绿色修复​​（Green repair）：采用环保材料和低环境影响技术进行修复，优先选用生物基粘合剂（生物基含量≥28%，见表10）。
• ​​其他术语​​：包括注浆材料（Grouting materials）、环境产品声明（EPD）、碳足迹（Carbon footprint）等，均基于GB/T 35610-2017定义。

• ​​总体原则​​：修复全过程需符合GB 55022（既有建筑维护）、GB 50210（装修验收）和GB 50300（施工验收统一标准）。
• ​​前期评估​​：修复前必须对外墙系统进行评估，确定缺陷类型（如空鼓、裂缝）、部位和程度。
• ​​材料禁用​​：严禁使用国家明令淘汰的材料，所有材料性能需满足JGJ 376（外墙修缮标准）要求。
• ​​环保强调​​：鼓励使用环境产品声明（EPD）和碳足迹分析的材料，减少环境影响。

• ​​评估主体​​：由具备资质的第三方检测机构执行。
• ​​步骤​​：
  1. ​​前期准备​​：收集资料（如设计文件、施工记录、材料报告）和现场查勘（如外墙开裂、渗水情况）。
  2. ​​现场检测​​：
     • 使用红外热像仪、无人机摄像或探地雷达检测空鼓缺陷（全数检测），并辅以敲击法复核。
     • 粘结性能测试：检测饰面层和保温层的拉伸粘结强度（标准值≥0.4MPa）。
     • 局部破坏取样：分析系统构造、节点部位（如门窗洞口）和缺陷程度。
  3. ​​结果评估​​：根据检测数据评估损坏程度和技术性能，形成报告（包括缺陷面积、类型和量化描述）。
• ​​关键指标​​：空鼓率、粘结强度值，参考JGJ/T 277（红外热像法）和JGJ 144标准。

• ​​一般要求​​：修复后系统应满足原设计标准，节点设计（如门窗洞口、女儿墙）必须详细，确保饰面平整度和颜色一致性。
• ​​工艺构造​​：文档定义了多种修复工艺，通过图示展示关键构造。以下是主要工艺图和描述：
  • ​​毡锚复合层修复工艺​​（图1）：用于非透明修复，包括原饰面、界面剂、防水毡胶、抗裂毡和固定销等层。

  • ​​透明胶复合层修复工艺​​（图2）：适用于面砖饰面，包括钻孔注浆、钉锚加固和透明胶层。

  • ​​钻孔注浆节点​​（图3）：针对面砖缝内设置，强调注浆孔封堵和胶体灌注。

  • ​​窗口防渗漏构造​​：图4为涂料面，图5为面砖饰面，包括开槽、界面剂和密封处理。


  • ​​女儿墙压顶防水构造​​（图6）：包括根部密封和防水抗裂层。

  • ​​分隔缝构造​​：图7为止水式分格带，图8为涂料面通用分隔缝，图9为面砖饰面分格缝。



  • ​​节点加固​​：图10为面砖阳角修复，图11和图12为钉锚注浆和植筋节点。



• ​​设计原则​​：强调节点细节（如密封处理、抗裂布搭接），确保系统整体性和耐久性。

• ​​一般要求​​：材料需环保（优先生物基粘合剂）、轻质、防水，并建议进行EPD和碳足迹分析。
• ​​材料性能指标​​：
  • ​​专用锚栓​​：抗拉拔标准值≥900-1500N（表1）。
  • ​​注浆胶​​：分I-III型，粘结强度≥2.0-2.5MPa（湿粘结≥1.5MPa），断裂延伸率≥30%（表2）。
  • ​​聚合物注浆料​​：流动度≥250mm，粘结强度≥0.7MPa（表3）。
  • ​​界面处理剂​​：拉伸粘结强度≥0.5MPa（表4）。
  • ​​面砖胶和防水毡胶​​：耐水性、透水性达标（表5-6），特种防水毡胶拉伸断裂强力≥3.0kN/m。
  • ​​抗裂材料​​：抗裂毡拉伸断裂强力≥1kN/m（表7），防水抗裂布纵向强力≥5.0kN/m（表8）。
  • ​​渗裂涂料​​：拉伸强度≥1.2MPa，断裂延伸率≥300%（表9）。
• ​​系统要求​​：
  • ​​非透明修复系统​​：毡胶复合层粘结强度≥1.0MPa（老化后≥0.7MPa），防水抗裂复合层不透水性达标（表11-12）。
  • ​​透明修复系统​​：复合层断裂伸长率≥100%，耐人工老化2500h（表13）。
• ​​环保材料​​：生物基粘合剂含量≥28%（表10），减少碳足迹。

• ​​一般要求​​：
  • ​​施工条件​​：环境温度5-35℃，相对湿度<85%，禁止在5级以上大风或雨雪天施工。需具备施工图、技术交底和材料准备。
  • ​​绿色施工​​：符合GB/T 50905（绿色施工规范），使用低噪、无尘工具。
• ​​原位修复工艺​​：

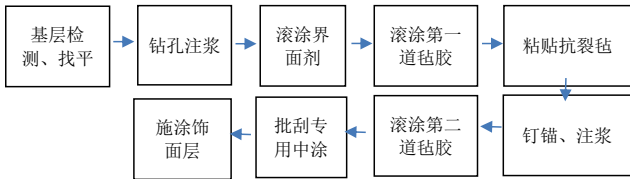

  • ​​非透明系统流程​​（图13）：包括清理、注浆、钉锚、界面处理、毡胶复合和饰面恢复。

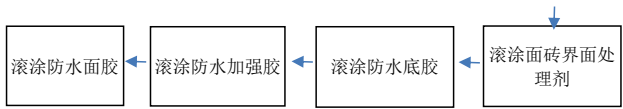

  • ​​透明系统流程​​（图14）：针对面砖饰面，包括钻孔注浆、透明胶涂刷和密封。

• ​​关键节点处理​​：
  • ​​门窗渗漏修复​​：开V型槽，涂界面剂和防水浆料，压入防裂布（宽度≥100-150mm），并用硅酮胶密封（参考图4-5）。
  • ​​分隔缝施工​​：涂料面开V槽（深度≥15mm），涂防水灰浆和渗裂涂料；面砖面用美纹纸和密封胶处理（参考图8-9）。
  • ​​阳角修复​​：确保加固胶应用和密封（参考图10）。
• ​​质量监控​​：施工中记录隐蔽工程，确保层间粘结和节点处理。

• ​​一般要求​​：验收依据GB 50300、GB 50210和JGJ/T 220标准，提交第三方检测报告。
• ​​技术资料​​：包括修复方案、材料复验报告（如锚栓拉拔强度≥1.5kN）、隐蔽验收记录和施工日志。
• ​​主控项目​​：
  • ​​空鼓缺陷​​：修复后空鼓率应为0%（用红外热像仪全数检查）。
  • ​​强度指标​​：墙面拉拔强度≥0.4MPa，锚栓拉拔强度≥1.5kN。
• ​​一般项目​​：
  • ​​节点处理​​：穿墙孔洞、阳角和门窗洞口需有加强措施（抽查≥5处）。
  • ​​饰面一致性​​：修复区与未修复区无色差（每批抽查≥3处）。
• ​​效果评估​​：完工后无裂纹、空鼓或渗漏，系统寿命应满足设计要求。

• ​​关键引用​​：包括8项标准，如JGJ 144-2019（外墙技术）、T/ASC 35-2023（既有建筑安全鉴定）、DB34/T 3828-2021（修缮技术规程），用于补充细节。
• ​​应用建议​​：修复工程可参考这些文献进行扩展设计或材料选择。

该标准系统化地规范了外墙薄层原位绿色修复的全过程，强调环保、安全和性能保障。核心创新点包括：

• ​​绿色技术​​：优先生物基材料，减少环境影响。
• ​​原位修复​​：免铲除工艺（如注浆和锚固）降低成本。
• ​​全面覆盖​​：从检测到验收，提供详细指标（如材料性能表）和图示工艺。
• ​​适用性广​​：适用于多种气候区和建筑类型，但需注意保温厚度限制。

标准旨在提升建筑外墙修复的效率和质量，同时推动绿色施工实践。实际应用中，需结合现场检测数据严格遵循设计和材料要求。
