GB 45831-2025 机动车用光源 安全性要求

以下是《GB 45831-2025 机动车用光源安全性要求》国家标准的详细内容总结，按标准结构分层梳理：

​​一、范围​​

本标准适用于机动车（M、N、O、L类）道路照明和光信号装置中的可更换光源，涵盖灯丝光源、气体放电光源、LED光源三类。规定了型式判定规则、通用要求、光源特定要求及检验规则。

​​二、术语与定义​​

• ​​光源类型​​：标准化设计特征的命名（如H4、D2S等）。
• ​​LED替代光源​​：具有配对灯丝光源类型的LED光源，灯头定位键结构不同。

​​三、同一型式判定​​

光源在以下方面无差异视为同一型式：

1. 光源类型
2. 制造商
3. 玻壳/灯头设计（仅改变颜色不改变特性除外）
4. 标称电压
5. 灯丝光源种类（普通/卤素）

​​四、通用要求与试验方法​​

• ​​所有光源​​：需清晰耐久标注制造商商标、光源类型命名、标称电压（特定情况可豁免）。
• ​​特殊要求​​：
  • 灯丝光源：标功率（双灯丝需标高/低功率）、卤素光源加标"U"。
  • 气体放电光源：标功率；分离式镇流器需额外标注光源型式和商标。
• ​​试验方法​​：湿布擦拭15秒后标志需清晰。

• 目视无影响光学性能的缺陷。
• 涂覆玻壳需通过化学溶剂（70%庚烷+30%甲苯）擦拭试验。

• 符合GB/T 45603-2025和IEC 60061-1标准，牢固安装。

​​五、分光源类型要求​​

1. ​​老炼​​：试验电压下燃点1小时（双灯丝分别进行）。
2. ​​灯丝位置/尺寸​​：
   • 几何形状/位置/尺寸符合标准数据活页，按附录A测量（90%~100%试验电压下）。
   • 双螺旋灯丝视为单螺旋，端部圈定义见标准图A.1。

3. ​​颜色​​：
   • 一般为白色（特定颜色除外），色度范围符合GB 4785。
   • 涂色光源需通过附录C颜色耐久性试验（10周期温湿度循环）。
4. ​​紫外辐射​​：卤素光源需满足 k_1 \leq 2 \times 10^{-4} \, \text{W/lm}, k_2 \leq 2 \times 10^{-6} \, \text{W/lm}（公式6.4）。
5. ​​光电性能​​：
   • 功率/光通量符合限定值，选择性黄色光源光通量≥透明光源的85%。
6. ​​光学质量​​：
   • 近光截止线光源需在标准前照灯中测试，配光值偏差≤10%（详见6.6）。

1. ​​老炼​​：15个开关周期（附录D）。
2. ​​电极/电弧/遮光带​​：位置尺寸符合数据活页（老炼前后分别测量）。
3. ​​启动性能​​：
   • 启动：直接点亮（未老炼光源测试）。
   • 上升：1秒内达目标光通量25%，4秒内达80%（分光通量档次）。
   • 热再触发：关闭后规定时间内再启动，1秒内达80%光通量。
4. ​​光电性能​​：
   • 电压/功率/光通量在限定范围，选择性黄色光源光通量≥白色光源的68%。
5. ​​颜色与辐射​​：
   • 白色光色度在数据活页范围内，红光成分 k_{\text{red}} \geq 0.05（公式7.6）。
   • 紫外辐射 k_{\text{UV}} \leq 10^{-5} \, \text{W/lm}（表1权重函数）。

1. ​​老炼​​：试验电压下≥48小时。
2. ​​发光面位置/尺寸​​：符合数据活页。
3. ​​光电性能​​：
   • 光通量：30分钟值在1分钟值的80%~100%或偏差≤±20%。
   • 归一化发光强度/累积光通量分布在限定范围。
4. ​​颜色​​：
   • 色度在要求范围内，前照明光源方向性色品偏差 \Delta x \leq 0.025, \Delta y \leq 0.050。
   • 红光成分 k_{\text{red}} \geq 0.05（公式8.5）。
5. ​​高温要求​​（如适用）：
   • 最高试验温度下光通量/颜色变化符合限值，并通过1000小时耐久试验。
6. ​​无使用限制光源​​：
   • 亮度对比度/均匀性需满足附录F要求（区域1a/1b定义见图F.1-F.3）。






7. ​​LED替代光源附加要求​​：
   • 电流符合限定值，通电2ms内不发光，色温≤3000K（特定除外）。

​​六、检验规则（第9章）​​

1. ​​型式检验​​：
   • 灯丝/LED光源：5只样品；气体放电光源：3只（含镇流器）。
   • 全项目检测，需提供辅助装置（如尺寸夹具）。
2. ​​生产一致性检验​​：
   • ​​试验记录检查​​：按附录G分组抽样（表G.1-G.3），累计不合格数≤接收限（表G.4-G.6）。
   • ​​现场抽样​​：争议时按表2二次抽样判定（接收质量限1%/6.5%）。

​​七、规范性附录​​

• ​​附录A​​：灯丝形状/位置测量方法（含图A.1-A.2）。

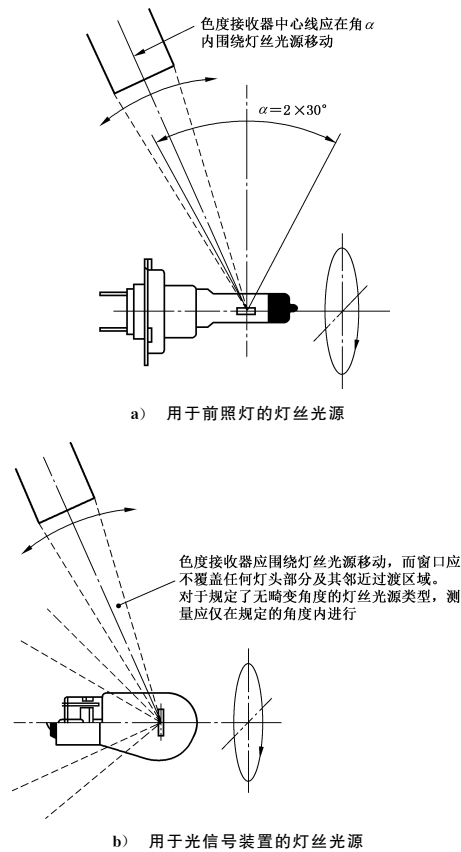

• ​​附录B​​：灯丝光源颜色测量（含图B.1接收器位置）。

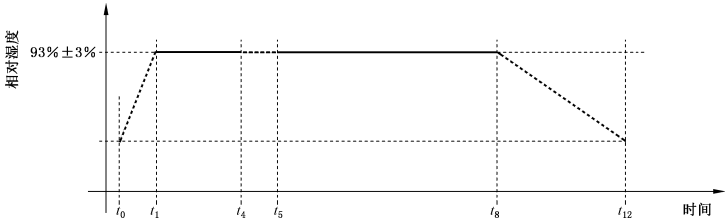

• ​​附录C​​：颜色耐久性试验（温湿度循环图C.2-C.7）。
• ​​附录D-G​​：气体放电/LED光源测试方法及制造商记录抽样规则。

​​标准核心目标​​：统一机动车光源的安全性和性能要求，确保照明/信号装置可靠性，涵盖设计、生产、检验全流程。
