T/CES 233-2023 无人机电力巡检红外图像分析技术规范

以下是对《无人机电力巡检红外图像分析技术规范》（T/CES 233-2023）的详细总结，内容覆盖标准核心框架、技术要求和关键流程：

​​一、标准框架与适用范围​​

1. ​​标准结构​​
   • 包含8个主体章节（范围、引用文件、术语定义、数据采集、故障分类、图像分析、数据管理）和5个资料性附录（安全距离、重点设备、分析方法、缺陷报告、精度指标）。
   • 适用于输电、变电、配电场景的无人机红外巡检系统设计、开发及数据分析。
2. ​​核心目标​​
   • 规范红外数据采集流程、故障诊断方法、智能分析模型部署及数据安全管理。

​​二、关键技术要求​​

• ​​设备要求​​
  • 红外相机分辨率 ≥640×480像素，波段覆盖8–14μm，测温范围-20℃~+350℃。
  • 灵敏度：30℃环境下优于50mK。
• ​​采集流程​​
  • 安全距离：按电压等级设定（附录A），如10kV最小距离0.5m，±1100kV需10m。
  • 背景要求：目标设备需以天空为背景，避免重叠影响测温精度。
  • 参数记录：必须保存增益、温湿度、对焦状态等元数据。
• ​​数据格式​​
  • 图像：R-JPEG格式（含温度信息），视频：MP4格式（≥640×480分辨率，≥30Hz帧率）。

• ​​故障类型​​（依据DL/T 664）


  ​​致热类型​​	​​特征​​	​​判断方法​​
  电流致热型	点状发热，温升大（如导线连接点）	表面温度法、相对温差法
  电压致热型	面状发热，温升小（如绝缘介质）	同类比较法、图像特征法
  综合致热型	复合型发热	综合分析判断法

• ​​缺陷等级​​
  分一般、严重、紧急三级，按温度异常程度及设备影响划分。

• ​​预处理​​
  • 图像命名规范：含线路名、杆塔号、相位等关键信息。
  • 配色方案：日间用铁红/热铁配色，夜间用描红配色。
• ​​分析工具功能​​
  • 基本功能：图像导入、调色板渲染、点/线/区域测温（附录C）。
    • ​​点测温​​：对比同类型设备温度。

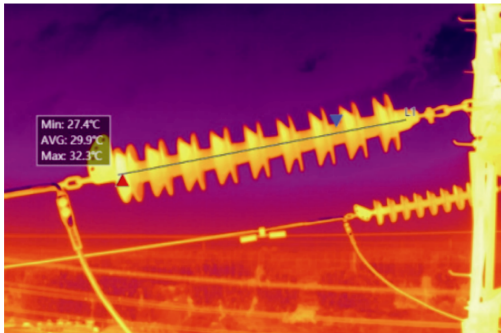

    • ​​直线测温​​：适用于绝缘子串（需贴合轮廓），输出最高/最低/平均温度。



    • ​​区域测温​​：框选复杂设备（如金具），识别高温点。



  • 智能功能：设备轮廓分割、故障区域自动提取。
• ​​智能分析模型​​
  • 模型类型：分类模型、目标检测模型（IoU阈值建议0.3）、分割模型。
  • 训练要求：标签格式统一（分类-TXT，检测-XML，分割-PNG）。
  • 测试集标准：每类目标≥200个，正常目标与识别目标比例≈3:1。
  • ​​精度指标​​（附录E）：


    ​​指标​​	​​要求​​	​​定义​​
    召回率（Recall）	≥85%	正确预测的正样本占比
    准确率（Precision）	≥75%	整体分类正确率
    mAP值	≥70%	目标检测平均精度均值
    识别耗时	<1000ms	单张图片分析时间

• ​​输电场景​​：悬垂/耐张绝缘子串、导线线夹、复合绝缘子芯棒。
• ​​配电场景​​：柱上设备（断路器、互感器）、电缆终端头、变压器套管。
• ​​变电场景​​：GIS设备接头、电容器、避雷器本体。


• ​​诊断报告​​（附录D）：
  含仪器型号、环境条件、缺陷部位（如"B相绝缘子温差24.1K"）、处理意见等。



• ​​安全要求​​：
  • 数据存储：加密或脱敏处理，禁止外传至互联网。
  • 备份机制：定期归档，防止数据丢失。

​​三、附录核心内容​​

1. ​​附录A​​：按电压等级明确巡检安全距离（如500kV自动巡检需3.5m）。
2. ​​附录C​​：三种测温方法操作规范及示意图。
3. ​​附录E​​：智能分析模型性能指标（mAP≥70%，识别耗时<1000ms）。

​​总结​​：该标准系统化定义了无人机电力红外巡检的技术链条，从高精度数据采集、多维度故障诊断到智能化分析模型，并强调数据安全与标准化报告输出，为电力设备状态检测提供全流程技术支撑。
